工业相机图像采集卡是用于连接工业相机与计算机的关键硬件设备，主要负责将相机输出的图像信号转换为计算机可处理的数字信号，并实现高速、稳定的数据传输。它在工业自动化、机器视觉、医学影像、科学研究等领域应用广泛。
工业相机图像采集卡的主要功能
在机器视觉系统中，工业相机负责捕获目标对象的图像，而图像采集卡则负责将这些图像信息转换为计算机可以识别和处理的数字数据。如果没有图像采集卡，工业相机捕获的图像信号将无法有效地传递到计算机进行后续的分析、识别、测量和控制。因此，图像采集卡在机器视觉系统中发挥着至关重要的作用，其主要体现在以下几个方面：
l数据转换与传输：图像采集卡的主要功能是将工业相机输出的模拟或数字图像信号转换成计算机可以处理的数字格式，并通过特定的接口协议（例如Camera Link, CoaXPress, GigE Vision, USB3 Vision等）将数据高效、稳定地传输到计算机。
l实时图像获取：现代工业生产对实时性要求极高。图像采集卡能够以极高的帧率获取图像，确保计算机能够实时处理和分析图像数据，从而实现快速响应和精确控制。
l图像预处理：一些高端图像采集卡具备图像预处理功能，例如图像增强、降噪、校正等，能够在硬件层面完成部分图像处理任务，减轻计算机的运算负担，提高系统的整体效率。
l系统同步与控制：图像采集卡通常提供触发信号输入输出接口，可以与外部传感器、编码器等设备进行同步，实现精确的图像采集和控制，满足复杂的工业应用需求。
l增强图像质量：通过优化图像采集参数、校正图像畸变和降低噪声干扰，图像采集卡能够有效提高图像质量，为后续的图像处理和分析提供更好的数据基础。
工业相机图像采集卡的技术原理
图像采集卡的技术原理涉及多个方面，主要包括图像信号的接收、转换、传输和控制。
·模拟信号数字化：对于模拟相机，图像采集卡首先需要将模拟信号转换为数字信号。这个过程通常涉及模数转换器(ADC)，它将模拟电压信号转换为对应的数字值。ADC的采样率和分辨率直接影响图像的数字化质量。
·数字信号接收与处理：对于数字相机，图像采集卡直接接收数字图像信号。图像采集卡通常包含专门的图像处理芯片或FPGA，用于进行图像格式转换、数据缓存和预处理等操作。
·数据传输接口协议：图像采集卡使用各种数据传输接口协议与计算机进行通信。不同的接口协议具有不同的传输速度、抗干扰能力和成本。常见的接口协议包括：
oCamera Link:一种高速并行接口，具有高带宽和低延迟的特点，适用于需要高分辨率和高帧率的应用。
oCoaXPress (CXP):一种高速串行接口，采用同轴电缆传输数据，具有高带宽、长距离传输和抗干扰能力强的特点，适用于需要高速数据传输和远距离传输的应用。
oGigE Vision:基于千兆以太网的接口，具有成本低、易于集成和可扩展性强的特点，适用于分布式视觉系统和需要远程控制的应用。
oUSB3 Vision:基于USB3.0的接口，具有易于使用、即插即用和成本较低的特点，适用于对带宽要求不高和对便携性有要求的应用。
·图像采集控制：图像采集卡通常提供软件接口，允许用户配置图像采集参数，例如曝光时间、增益、帧率、触发模式等。这些参数的调整可以优化图像质量，满足不同的应用需求。
工业相机图像采集卡的主要类型
根据数据传输接口和功能特点，工业相机图像采集卡可以分为以下几种主要类型：
·Camera Link 采集卡:适用于高分辨率、高帧率的图像采集应用，例如高速运动物体的检测和测量。Camera Link 采集卡通常支持Base, Medium, Full, Deca等不同的配置，以满足不同的带宽需求。
·CoaXPress (CXP) 采集卡:适用于需要长距离传输和高带宽的应用，例如大型自动化生产线的质量检测和机器人引导。CXP采集卡具有传输距离远、抗干扰能力强等优点。

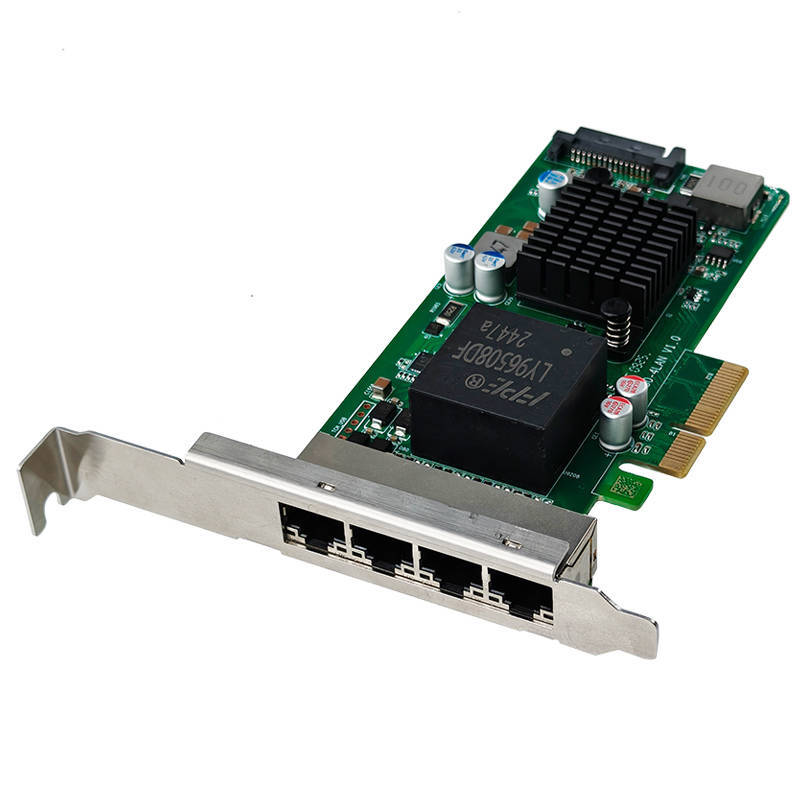

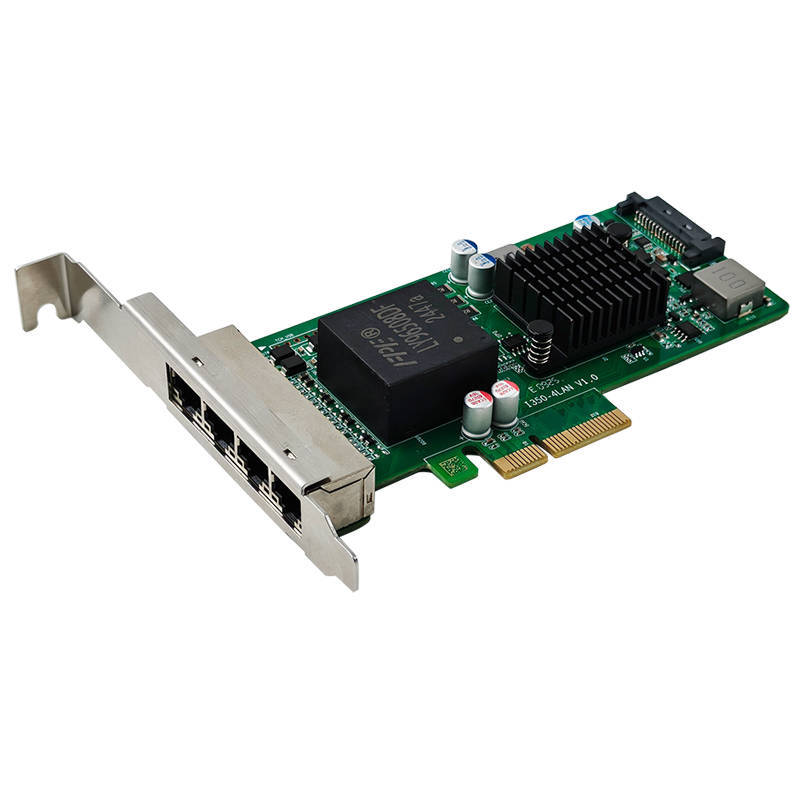

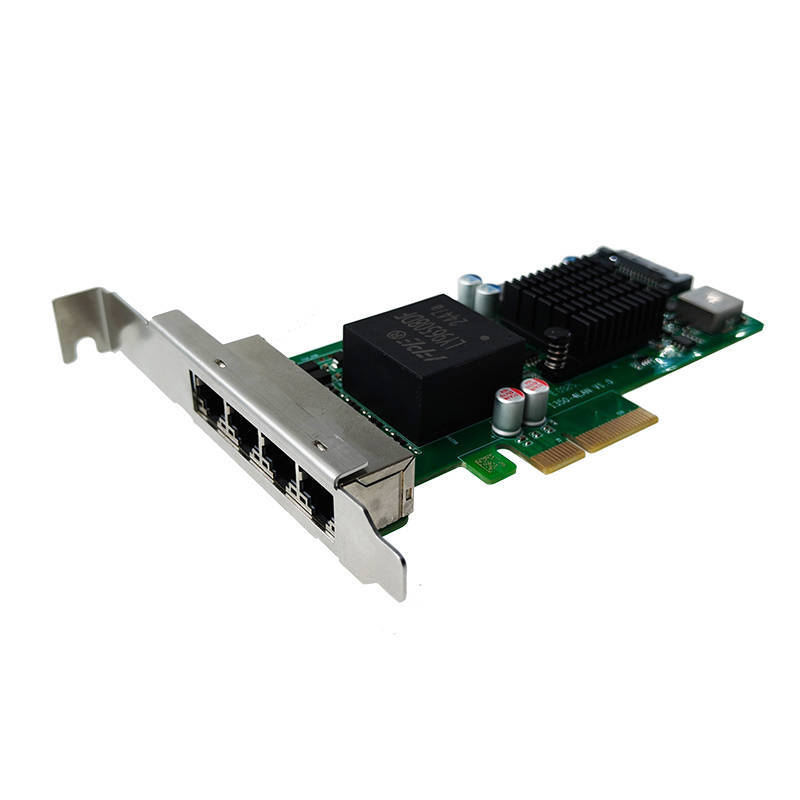

·GigE Vision 采集卡:适用于分布式视觉系统和需要远程控制的应用。GigE Vision 采集卡可以通过标准的以太网连接进行数据传输，具有易于集成和可扩展性强的特点。
·USB3 Vision 采集卡:适用于对成本敏感和对便携性有要求的应用，例如小型自动化设备的视觉检测和科学研究。USB3 Vision 采集卡具有即插即用、易于使用等优点。
·智能图像采集卡:集成了高性能的处理器或FPGA，可以在采集卡上进行图像预处理和分析，减轻计算机的运算负担，提高系统的整体效率。智能图像采集卡适用于需要实时图像处理和分析的应用。
·多通道图像采集卡:可以同时采集多个相机的图像数据，适用于需要多视角图像信息的应用，例如三维重建和立体视觉。
工业相机图像采集卡的关键性能指标
选择合适的图像采集卡需要考虑多个关键性能指标，这些指标直接影响机器视觉系统的性能和稳定性。
·数据传输带宽:图像采集卡的数据传输带宽决定了其能够处理的图像数据量。高分辨率、高帧率的图像需要更大的带宽。
·采样率和分辨率:对于模拟相机，采样率和分辨率决定了图像的数字化质量。更高的采样率和分辨率可以捕捉更多的图像细节。
·帧率 (Frame Rate):图像采集卡能够采集的图像帧数，直接影响系统的实时性。高帧率适用于需要快速响应的应用。
·触发模式:图像采集卡支持的触发模式，例如外部触发、软件触发、连续触发等。合适的触发模式可以实现精确的图像采集和控制。
·图像格式支持:图像采集卡支持的图像格式，例如灰度图像、彩色图像、原始图像等。不同的应用需要不同的图像格式。
·SDK (Software Development Kit) 和驱动程序:图像采集卡提供的SDK和驱动程序决定了其易用性和兼容性。完善的SDK和驱动程序可以简化开发过程，提高系统的稳定性。
·延迟 (Latency):数据从相机传输到计算机的处理延迟，对于实时性要求高的应用尤为重要。低延迟可以提高系统的响应速度。
·功耗 (Power Consumption):图像采集卡的功耗，在嵌入式系统或电池供电系统中需要重点考虑。
·工作温度范围:图像采集卡的工作温度范围，在恶劣的工业环境中需要重点考虑。
·电磁兼容性 (EMC):图像采集卡的电磁兼容性，确保其在复杂的电磁环境下能够稳定工作。
工业相机图像采集卡的发展趋势
随着技术的不断发展，工业相机图像采集卡正朝着以下几个方向发展：
·更高的带宽:为了满足对高分辨率、高帧率图像的需求，图像采集卡的数据传输带宽将持续提高。例如，CXP 2.0和GigE Vision 2.0等新标准的出现将进一步提升数据传输速度。
·更智能的图像处理:图像采集卡将集成更强大的处理器或FPGA，能够在硬件层面完成更多的图像预处理和分析任务，例如图像增强、目标检测、特征提取等。
·更低的功耗:为了满足嵌入式系统和电池供电系统的需求，图像采集卡将采用更低功耗的设计，例如采用更高效的处理器和电源管理技术。
·更小的尺寸:为了适应小型化和集成化的趋势，图像采集卡将采用更紧凑的设计，例如采用SMT（表面贴装技术）和微型连接器。
·更强的兼容性:图像采集卡将支持更多的接口标准和图像格式，以适应不同的应用需求。
·人工智能集成:未来，图像采集卡可能会集成人工智能加速器，实现边缘计算，直接在采集卡上进行深度学习推理，从而实现更快速、更智能的图像分析。
工业相机图像采集卡的应用领域
工业相机图像采集卡广泛应用于各个工业领域，例如：
·工业自动化:用于产品质量检测、机器人引导、物料搬运等。
·智能制造:用于生产过程监控、设备状态监测、故障诊断等。
·医疗成像:用于医学影像诊断、手术导航、显微镜成像等。
·交通监控:用于车辆识别、交通流量监测、违章行为检测等。
·安防监控:用于人脸识别、入侵检测、行为分析等。
·科研领域:用于科学实验、数据采集、图像分析等。
·农业领域:用于作物生长监测、病虫害检测、产量预测等。
结论
工业相机图像采集卡是机器视觉系统中的关键组件，负责将工业相机捕获的图像数据高效、稳定地传输至计算机进行后续处理和分析。随着工业自动化和智能制造的快速发展上海股指期货配资，对图像采集卡的需求也日益增长。选择合适的图像采集卡需要综合考虑其数据传输带宽、采样率、帧率、触发模式、图像格式支持、SDK和驱动程序等关键性能指标。未来，图像采集卡将朝着更高的带宽、更智能的图像处理、更低的功耗、更小的尺寸和更强的兼容性等方向发展，并在各个工业领域发挥越来越重要的作用。 深入了解工业相机图像采集卡的原理、类型、性能指标和发展趋势，有助于工程师和研究人员更好地选择和应用图像采集卡，从而构建更高效、更智能的机器视觉系统，推动工业自动化和智能制造的发展。
